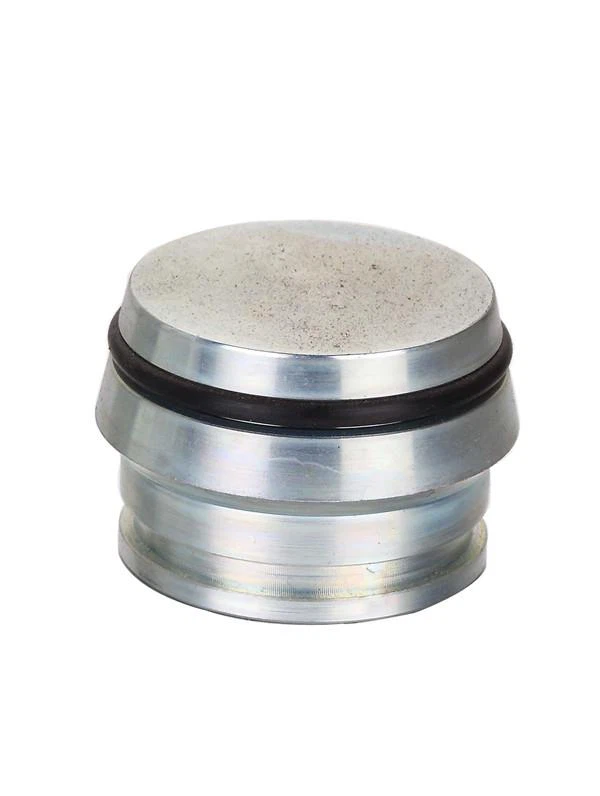

1. Definisi Plag minyak Metrik (versi ISO 6149-4: 2017) dan Caps biasanya digunakan dalam sistem hidraulik tekanan tinggi, pasang adalah stud metrik lelaki untuk menyambung injap, blok manifold, port saliran minyak dan lain-lain, terdapat dua kedap oleh O -ring dan cincin ED. DIN caps terdiri daripada kacang, palam DKO untuk menghentikan hujung paip.
2. Kaedah-kaedah pemasangan plag minyak metrik mengikut jenis: stud lelaki berakhir dengan Hex luaran dan palam pelabuhan Hex dalaman untuk ISO 9974 Flat Face Sealing dan ISO 6149 O-ring Sealing port, semua benang metrik adalah mengikut piawaian ISO 261. Kerana mudah untuk menghentikan atau menamatkan garis paip minyak dengan penyambung satu hujung.
DIN cap untuk penyambung (24 deg Cone ke tiub Dan DKO Swivel kepada penyesuai)
DIN Metric Plug to Oil Port of Manifold, injap dan pengedar dll.
|
|
1. DIN Metric Plug External Hex 4C / D
Penyambung kon 24 deg
BAHAGIAN NO. | THREAD | TUBE OD | DIMENSI | MPa | |||
E | D1 | l1 | L1 | S1 | S2 | ||
4C-12 | M12x1.5 | 6 | 7 | 22 | 12 | 14 | 31.5L |
4C-14 | M14x1.5 | 8 | 8 | 23 | 14 | 17 | |
4C-16 | M16x1.5 | 10 | 9 | 24 | 17 | 19 | |
4C-18 | M18x1.5 | 12 | 10 | 25 | 19 | 22 | |
4C-22 | M22x1.5 | 15 | 11 | 26 | 24 | 27 | |
4C-26 | M26X1.5 | 18 | 11.5 | 28 | 27 | 32 | |
4C-30 | M30x2 | 22 | 13.5 | 30 | 32 | 36 | 16L |
4C-30D | M30x1.5 | 22 | 13.5 | 30 | 32 | 36 | |
4C-36 | M36x2 | 28 | 14.5 | 31 | 41 | 41 | |
4C-36D | M36x1.5 | 28 | 14.5 | 31 | 41 | 41 | |
4C-45 | M45X2 | 35 | 14.5 | 36 | 46 | 50 | |
4C-45D | M45X1.5 | 35 | 14.5 | 36 | 46 | 50 | |
4C-52 | M52X2 | 42 | 16 | 39 | 55 | 60 | |
4D-14 | M14X1.5 | 6 | 11 | 26 | 14 | 17 | 63S |
4D-16 | M16X1.5 | 8 | 13 | 28 | 17 | 19 | |
4D-18 | M18x1.5 | 10 | 12.5 | 29 | 19 | 22 | |
4D-20 | M20x1.5 | 12 | 14.5 | 31 | 22 | 24 | |
4D-22 | M22x1.5 | 14 | 16 | 34 | 24 | 27 | |
4D-24 | M24x1.5 | 16 | 15.5 | 34 | 27 | 30 | 40S |
4D-30 | M30x2 | 20 | 17.5 | 39 | 32 | 36 | |
4D-36 | M36x2 | 25 | 20 | 44 | 38 | 46 | |
4D-42 | M42x2 | 30 | 20.5 | 47 | 46 | 50 | |
4D-52 | M52X2 | 38 | 23 | 54 | 55 | 60 | 31.5S |
Nota Sekiranya anda berminat untuk memesan penyesuai dengan set lengkap dengan memotong cincin dan kacang, perlu memasukkan akhiran "RN" selepas bahagian kami tidak. contohnya 4C-30RN. | |||||||
2. DIN Metric Cap Swivel 9C / D
DKO Swivel
BAHAGIAN NO. | THREA | TUBE OD | DIMENSI | MPa | ||
F | D | L | L1 | S2 | ||
9C-12 | M12X1.5 | 6 | 15.5 | 17.5 | 14 | 31.5L |
9C-14 | M14X1.5 | 8 | 15.5 | 18 | 17 | |
9C-16 | M16X1.5 | 10 | 16.5 | 18 | 19 | |
9C-18 | M18X1.5 | 12 | 18 | 19.5 | 22 | |
9C-22 | M22X1.5 | 15 | 19.5 | 20 | 27 | |
9C-26 | M26X1.5 | 18 | 20 | 22 | 32 | |
9C-30 | M30X2 | 22 | 21.5 | 22.5 | 36 | 16L |
9C-36 | M36X2 | 28 | 22.5 | 24.5 | 41 | |
9C-45 | M45X2 | 35 | 25 | 29 | 55 | |
9C-52 | M52X2 | 42 | 27 | 31.5 | 60 | |
9D-14 | M14X1.5 | 6 | 16 | 18 | 17 | 63S |
9D-16 | M16X1.5 | 8 | 16.5 | 18.5 | 19 | |
9D-18 | M18X1.5 | 10 | 18 | 20 | 22 | |
9D-20 | M20X1.5 | 12 | 18.5 | 20.5 | 24 | |
9D-22 | M22X1.5 | 14 | 19 | 21.5 | 27 | |
9D-24 | M24X1.5 | 16 | 18.5 | 21.5 | 30 | 40S |
9D-30 | M30X2 | 20 | 22.5 | 25 | 36 | |
9D-36 | M36X2 | 25 | 23.5 | 28.5 | 46 | |
9D-42 | M42X2 | 30 | 25.5 | 32 | 50 | |
9D-52 | M52X2 | 38 | 26.5 | 36 | 60 | 31.5S |
3. DIN Metric Plug External Hex PLEG
4H untuk minyak pelabuhan ISO 6149 O-ring kedap
4. Plag Port Hex Dalaman ISO PLIH
VSTI M-ATAU untuk pelepasan O-ring ISO 6149 Port Oil
5. Metrik Plug Hollow Hex VSTI M / R ED
4MN-WD Thread thread lelaki ED-seal (untuk pelabuhan ISO 9974)
4BN-WD Lelaki BSPP thread ED-seal (for port ISO 1179)
