Jenis produk: 3F o kelengkapan pemasangan meterai muka cincin
Piawaian Industri: SAE J1453, ISO 8434-3, SAE J514, ISO 8434-2
Sambungan E ke F gaya: ORFS FEMALE FLAT
Bentuk: Siku, lurus, Tee, Salib dll.
Kelengkapan ORFS Kedudukan tekanan kerja: 3215 psi hingga 5800 psi, 216 bar hingga 400 bar.
Cekap muka Orfs o saiz cincin kit dan Reka bentuk cincin muka cincin O kami juga boleh menawarkan.
Perbezaan antara meterai muka cincin dan meterai bos cincin
Kelengkapan Bahan: Brass; Keluli karbon; Keluli tahan karat
Permohonan: Peralatan Pertanian, Proses Automotif, Pemindahan Kimia, Peralatan Pembinaan, Pemindahan Bahan Api, Hidrolik, Peralatan Pembuatan, Marin, Pengendalian Bahan, Peralatan Mudah Alih, Minyak, Pembungkus, Pengangkutan

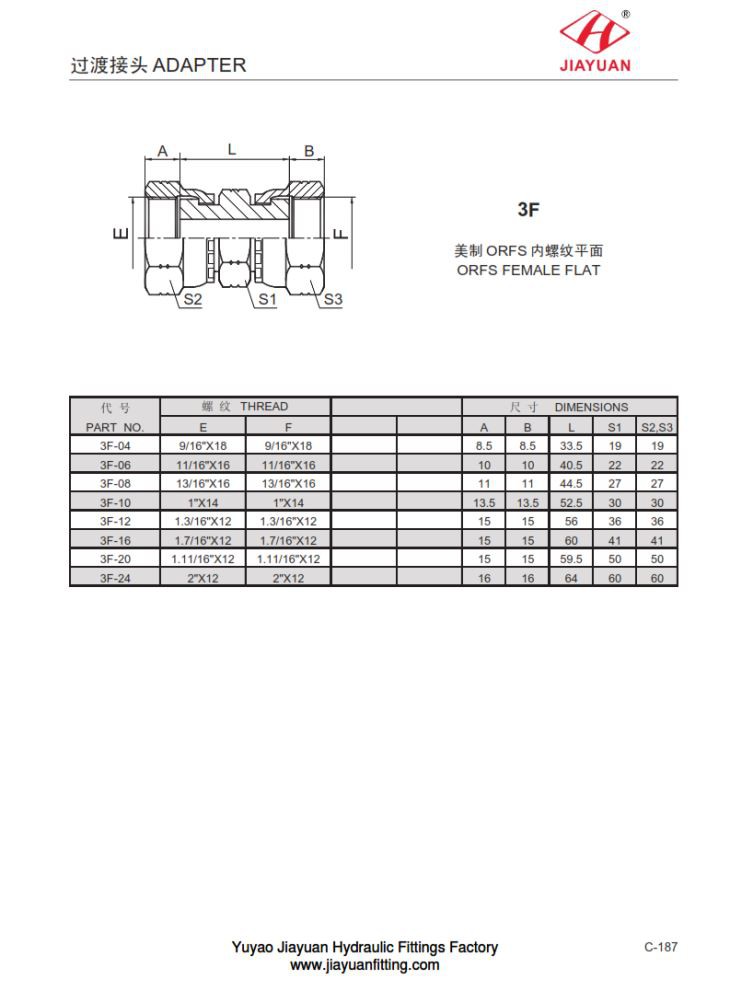

3F ORFS FEMALE FLAT Ukuran carta jadual saiz seperti berikut:
PA RT N O. | T HR EA D | DIM E N S I O NS | ||||||||
E | F | A | B | L | S 1 | S 2, S 3 | ||||
3 F- 04 | 9/16 " X 18 | 9/16 " X 18 | 8.5 | 8.5 | 33.5 | 19 | 19 | |||
3 F- 06 | 11/16 " X 16 | 11/16 " X 16 | 10 | 10 | 40.5 | 22 | 22 | |||
3 F- 08 | 13/16 " X 16 | 13/16 " X 16 | 11 | 11 | 44.5 | 27 | 27 | |||
3 F- 10 | 1 " X 14 | 1 " X 14 | 13.5 | 13.5 | 52.5 | 30 | 30 | |||
3 F- 12 | 1.3 / 16 " X 12 | 1.3 / 16 " X 12 | 15 | 15 | 56 | 36 | 36 | |||
3 F- 16 | 1.7 / 16 " X 12 | 1.7 / 16 " X 12 | 15 | 15 | 60 | 41 | 41 | |||
3 F- 20 | 1.11 / 16 " X 12 | 1.11 / 16 " X 12 | 15 | 15 | 59.5 | 50 | 50 | |||
3 F- 24 | 2 " X 12 | 2 " X 12 | 16 | 16 | 64 | 60 | 60 | |||
