Kelengkapan BSP kepada carta saiz akhir ISO 6149-3

Jun 11, 2019

Kelengkapan BSP ke hujung stud ISO 6149-3 adalah salah satu penyokong BSP yang popular, akhir thread BSPP mempunyai sambungan 60 kon lelaki dan swivel wanita 60 tempat duduk dengan atau tanpa akhir o-ring. Stud stud ISO 6149-3 adalah thread metrik dengan pelabuhan meterai o-ring, dua jenis gabungan berakhir sebagai berikut:

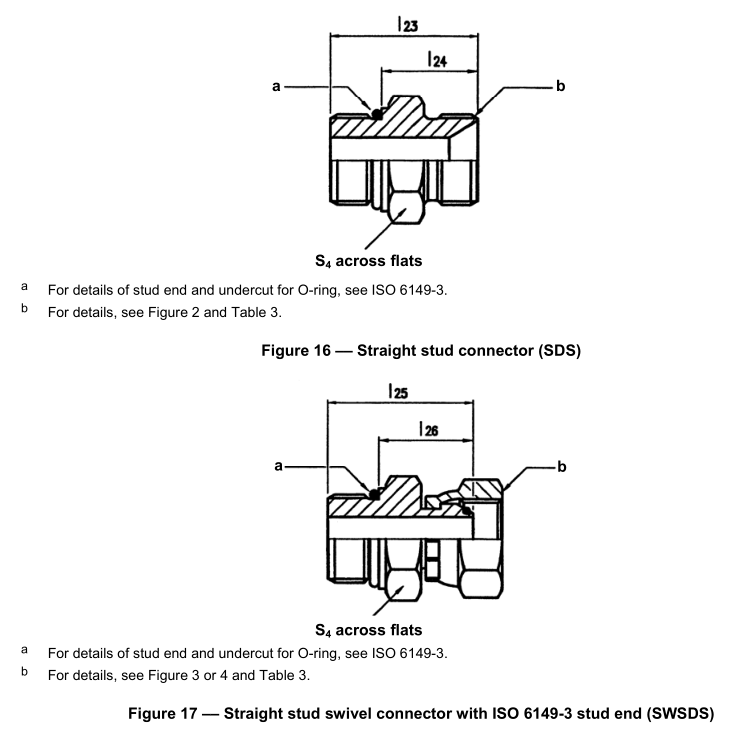

BSP_fittings_ISO_6149-3_stud_end_straight_stud_swivel

BSP_fittings_ISO_6149-3_stud_end_straight_stud_swivel_dimensions

Stud lurus ISO 6149-3 penyambung (SDS)

Penyambung berpusing tegar lurus dengan akhir stud 6149-3 ISO (SWSDS)


BSP_fittings_ISO_6149-3_stud_end_Elbow_stud_Types

BSP_fittings_ISO_6149-3_stud_end_Elbow_stud_Types_dimensions_table

90 ° penyambung siku stud boleh laras ISO 6149-3 (SDE)

45 ° laras penyambung siku stud dengan akhir stud laras ISO 6149-3 (SDE45)

BSP_fittings_ISO_6149-3_stud_end_Elbow_stud_swivel_Types

90 ° swivel boleh laras penyambung siku stud dengan akhir stud laras ISO 6149-3 (SWSDE)

45 ° swivel boleh laras stud penyambung siku dengan akhir stud laras ISO 6149-3 (SWSDE45)

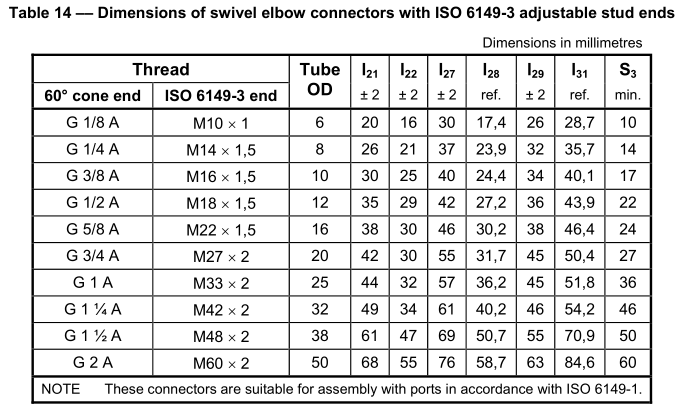

BSP_fittings_ISO_6149-3_stud_end_Elbow_stud_swivel_Types_dimension_chart
