Jenis produk: Jenis tiub Metric Bits Tube-Tube ke penyambung tiub; Tube untuk penyambung berpusing;
Piawaian Industri: DIN 2353, ISO 8434-1, DIN 3861,
Sambungan E ke F gaya: 24 ° kon berakhir ke Bulkhead, putar dengan o-ring, kimpal-on / weld-in, stud, reducer
Bentuk: Lurus, Siku, 45 darjah siku, pengurangan, Tee, Salib, dll.
Tekanan kerja: 16-80 Mpa
Kelengkapan Bahan: Brass; Keluli karbon; Keluli tahan karat
Permohonan: Peralatan Pertanian, Proses Automotif, Pemindahan Kimia, Peralatan Pembinaan, Pemindahan Bahan Api, Hidrolik, Peralatan Pembuatan, Marin, Pengendalian Bahan, Peralatan Mudah Alih, Minyak, Pembungkus, Pengangkutan

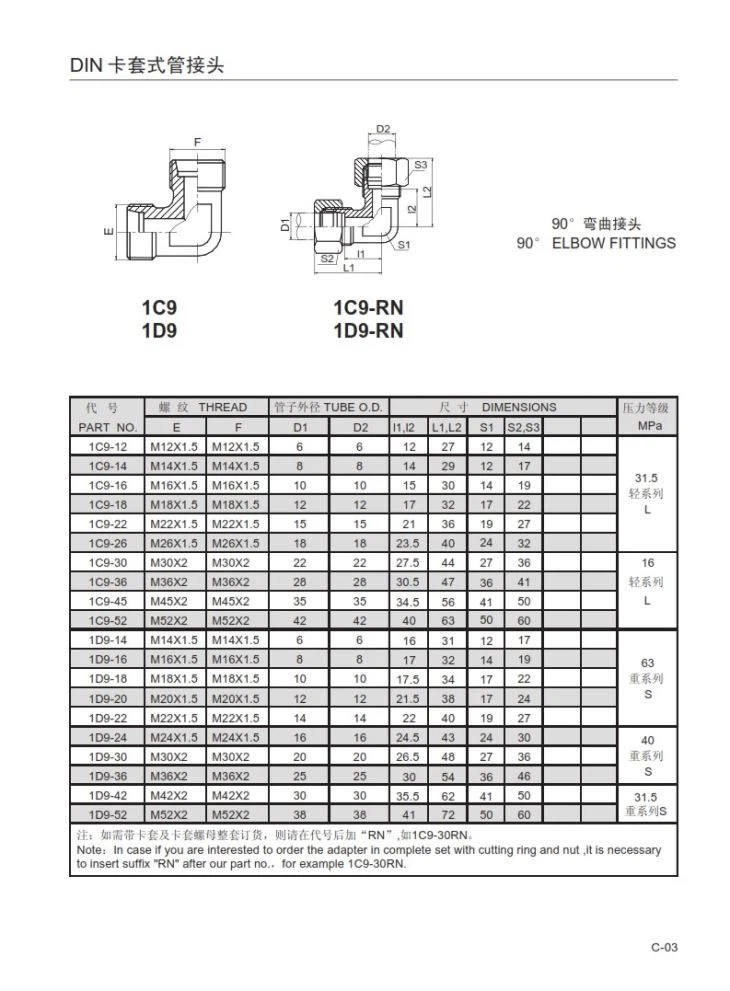

1C9 / 1D9-RN Peralatan tiub kesatuan siku DIN 2352 Ukuran Carta jadual saiz seperti berikut
BAHAGIAN NO. | THREAD | THREAD | TUBE OD |
E | F | D2 | |
1C9-12 | M12X1.5 | M12X1.5 | 6 |
1C9-14 | M14X1.5 | M14X1.5 | 8 |
1C9-16 | M16X1.5 | M16X1.5 | 10 |
1C9-18 | M18X1.5 | M18X1.5 | 12 |
1C9-22 | M22X1.5 | M22X1.5 | 15 |
1C9-26 | M26X1.5 | M26X1.5 | 18 |
1C9-30 | M30X2 | M30X2 | 22 |
1C9-36 | M36X2 | M36X2 | 28 |
1C9-45 | M45X2 | M45X2 | 35 |
1C9-52 | M52X2 | M52X2 | 42 |
1D9-14 | M14X1.5 | M14X1.5 | 6 |
1D9-16 | M16X1.5 | M16X1.5 | 8 |
1D9-18 | M18X1.5 | M18X1.5 | 10 |
1D9-20 | M20X1.5 | M20X1.5 | 12 |
1D9-22 | M22X1.5 | M22X1.5 | 14 |
1D9-24 | M24X1.5 | M24X1.5 | 16 |
1D9-30 | M30X2 | M30X2 | 20 |
1D9-36 | M36X2 | M36X2 | 25 |
1D9-42 | M42X2 | M42X2 | 30 |
1D9-52 | M52X2 | M52X2 | 38 |
